简介

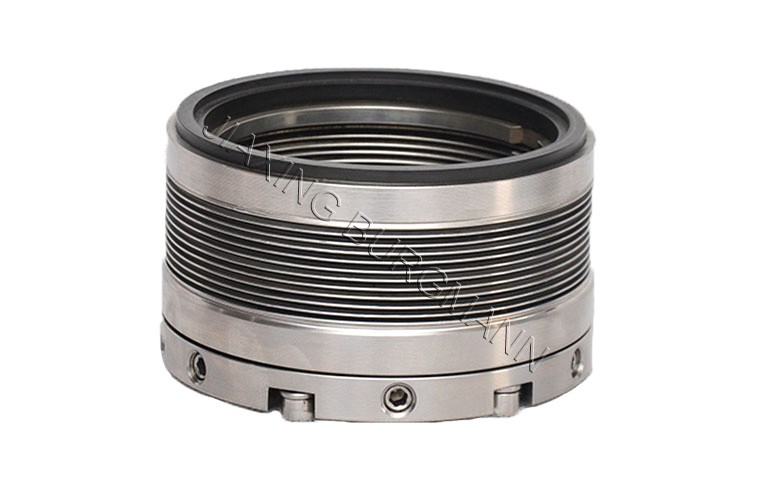

高温焊接金属波纹管系列在高温化工流程及炼油工业上已成功应用多年历史。常用于高温烃类，热传导油及化工高温介质。适用于离心泵、 齿轮泵等旋转轴设备。

材料组合

压力:真空至20bar(单波片)

 真空至69bar(双波片)

温度: -75"C~ +425C

-100F ~ +800F

(使用的静密封为柔性石墨)

转速: 25mps

结构特点

焊接金属波纹管波片替代弹簧作为更均衡的补修部件，径向尺寸小，无堵塞，能输送较高粘度，含较大比例颗粒的工况。

无推进式二次密封，避免静密封对轴或轴套的磨损及二次密封的提前失效。

波纹管的波片内径具有45°斜角，有利于避免应力集中，从而延长使用寿命。

静密封采用柔性石墨取代橡胶件，这使密封的耐温性能提高至425C。高温69系列密封性能及试验均符合AP1682标准C类密封的规范。
